Le capteur infrarouge ITR8307 rassemble une diode infrarouge et un photo-transistor.
Le montage est très simple. Une résistance de 560R pour alimenter la LED IR a gauche et une de 56K pour le photo-transistor.

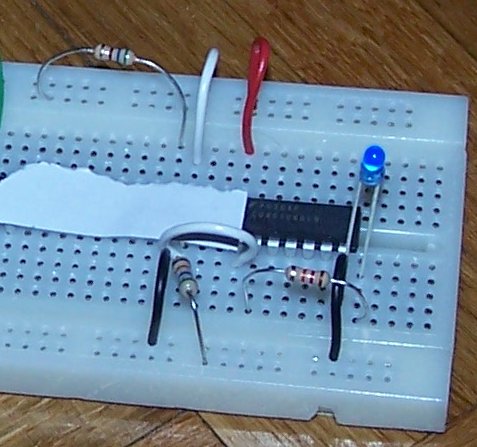

Un bout de papier permet d’activer le capteur en faisant office de reflecteur.

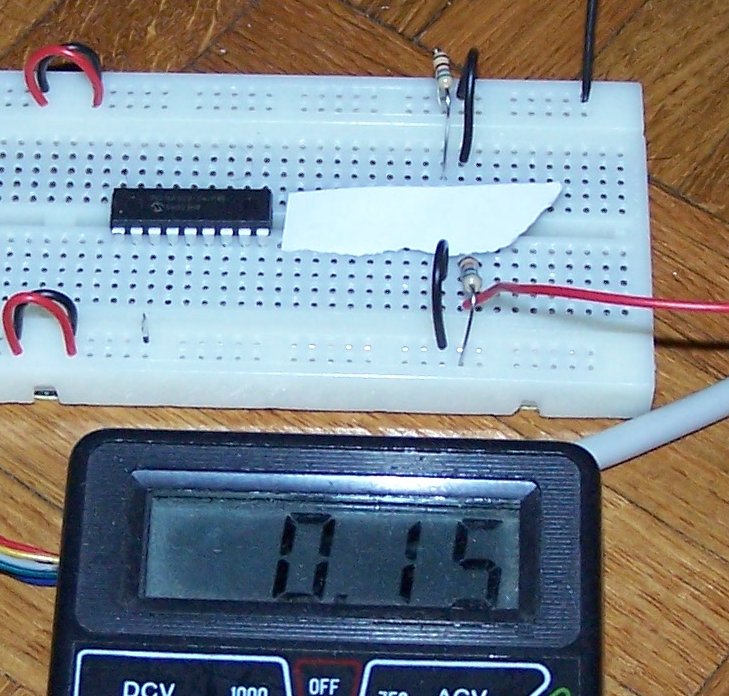

Les resistances ainsi choisies permettent de faire basculer un CI CMOS. Ici un inverseur trigger (CD40106).
